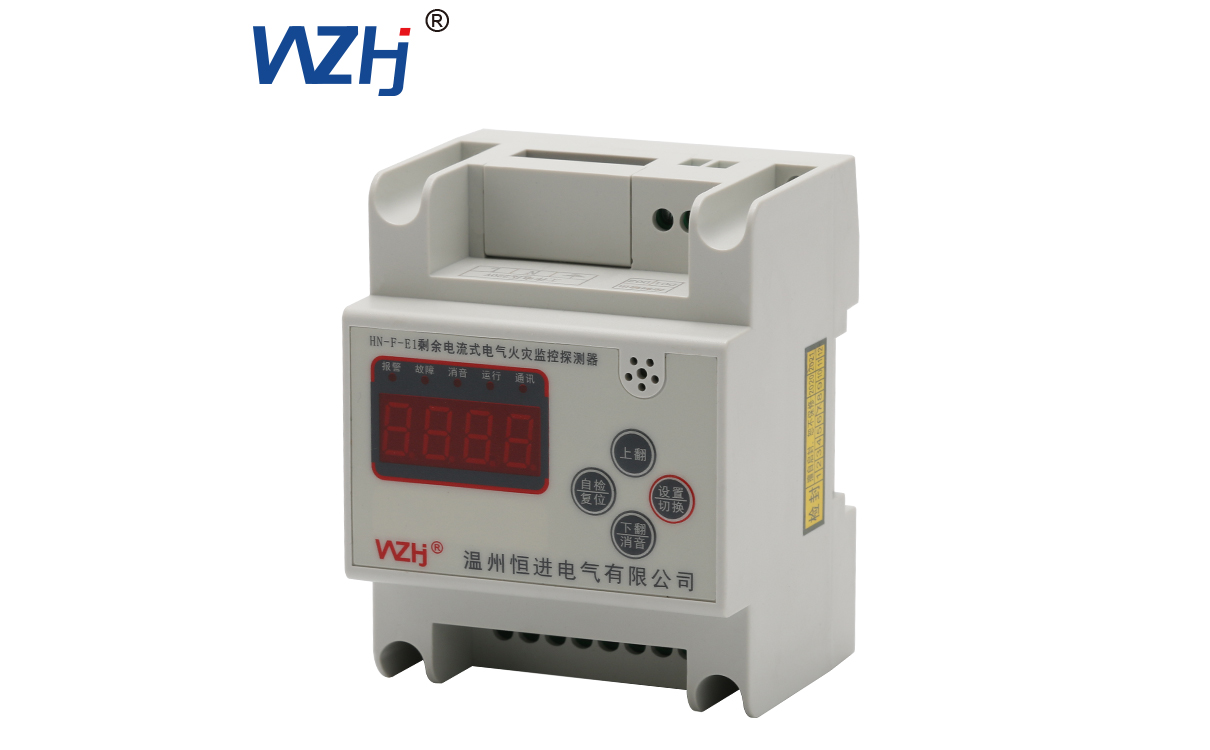

电气火灾监控探测器 1L1T

概述

分体式剩余电流式电气火灾监控探测器集剩余电流检测、报警、脱口、及485 通讯等多种功能于一体、且具有智能化分析能力，是新型防火设备、当供电设备发生电气事故时、探测控制器能发出声光报警及时提醒工作人员检查故障、排除可能发生的电气隐患、防止事故发生。

分体式剩余电流式电气火灾监控探测器适用于小区楼房、医院、图书馆、机房、集贸商场公众文化娱乐场所、餐厅旅社、集体宿舍、学校、文物保护单位、工厂车间、普通仓库等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境。

分体式剩余电流式电气火灾监控探测器既可以为相对独立的用电区域保护而单独安装、也可以联网组成电气火灾监控报警系统。

分体式剩余电流式电气火灾监控探测器执行国家标准 GB14287.2-2014《剩余电流式电气火灾监控探测器》。

基本功能

1、实时监测

分体式剩余电流式电气火灾监控探测器能够实现时监测受控回路剩余电流。

2、报警保护功能

A、分体式剩余电流式电气火灾监控探测器能够探测回路的剩余电流、如果有越限发出声光信号报警、能在规定时间内切断供电回路。

B、分体式剩余电流式电气火灾监控探测器能够探测回路的温度越限值，当有越限发出声光信号报警、能在规定时间内切断供电回路，(若不接温度传感器时，不会发出断路故障信号)。

C、达到漏电值，有声光报警功能，并能发出明显不同的报警信号。

3、通讯功能

通讯方式:/485 通讯。

分体式剩余电流式电气火灾监控探测器配有 485 通讯接口；通过 85 通讯可以与监控设备主机进行组网通讯、实现远程管理、维护和监控。

主要技术参数

1、额定工作电压 AC220V；

2、剩余电流越限报警、保护；

①报警设定值:50mA-999mA(±5%)连续可调，步长为 1mA；

②额定剩余动作电流:50mA-999mA 连续可调；

③额定温度动作值:20-100℃连续可调。

3、保护动作时间:1s-10s 可调步长 1s；

4、警报声响:>70db；

5、报警脱口输出：开关型、触点容 AC250V/3A；

6、消防输入 DC24V；

7、通讯方式：与上位机 485 通讯<1km，手拉手的接线方式，事件信息主动上报；

8、使用环境条件

(1)环境温度:-20℃至+40℃；

(2)相对湿度:10%至 90%；

(3)海拔高度:不超过 3000m；

(4)使用场所:具防雨设施。

参数设置

设置说明:

进入设置后，显示 P0.0.0.0，表示输入密码状态，按加减输入密码。初始普通密码为 0(可设置)；

1.“设置”:运行状态时长按为设置，设置状态时短按则进入下一设置项，

循环显示以下参数:

（1）漏电动作值 L-500；

（2）温度动作值 C-080；

（3）通信地址 D-001；

（4）波特率 2400；

（5）L-0F；

（6）C-0F；

（7）设置密码 P-0.0.0.0；

2. “下翻/消音”:运行状态时，消音;设置状态时，递减数据，长按快速递减。

3、“上翻”:设置状态时，递增数据，长按快速递增。

4.“复位/自检”:运行状态时，复位;设置状态时，退出设置并保存。

安装说明

接线端子说明：

分体式剩余电流式电气火灾监控探测器必须停电安装，严禁带电操作接线端子。

安装尺寸：（单位：mm）

通讯组网说明

1、通讯传输线路:传输介质:通讯距离小于 300m 可采用双绞线，推荐使用屏蔽双绞线或光纤等:按消防管理要求敷设。

2、辅助材料:总线短路隔离(宜设置)，中维器、分之器；具体可施工现场配置。

注意事项

1、报警发生时，报警灯亮、表明电路发生漏电并超越设定值、判断故障位置，再对供电电路进行隐患排除，隐患排除以后进行复位操作，使探测器恢复正常工作状态。

2、每次故障处理后，应对发生故障的时间、灯型及处理方式等内容进行记录，以便以后查询。

3、未经本公司同意，任何人员不得拆开探测器或进行维修。

4、按国家标准 GB14287.3 规定，本装置的工作年限为六年，局时应予以更换。

5、分体式剩余电流式电气火灾监控探测器应在其主要技术特性下工作，探测器属于精密仪器仪表类，应避免冲击，碰撞，严禁雨水淋湿。
