在现代电力系统中，电气安全是确保正常运行和防止事故的重要前提。剩余电流互感器（Residual Current Transformer, RCT）作为一种关键的保护装置，广泛应用于家庭、商业和工业电气系统中。它能够实时监测电路中的漏电情况，从而保障设备的安全运行和人员的生命安全。本文将详细探讨剩余电流互感器的工作原理、应用场景以及其在电气安全中的重要性。
工作原理

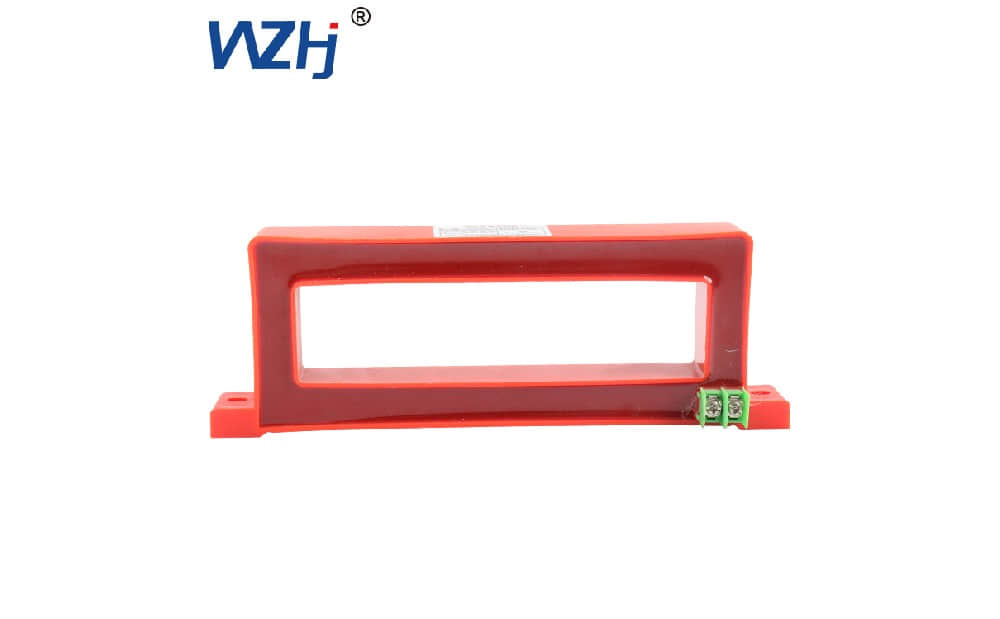

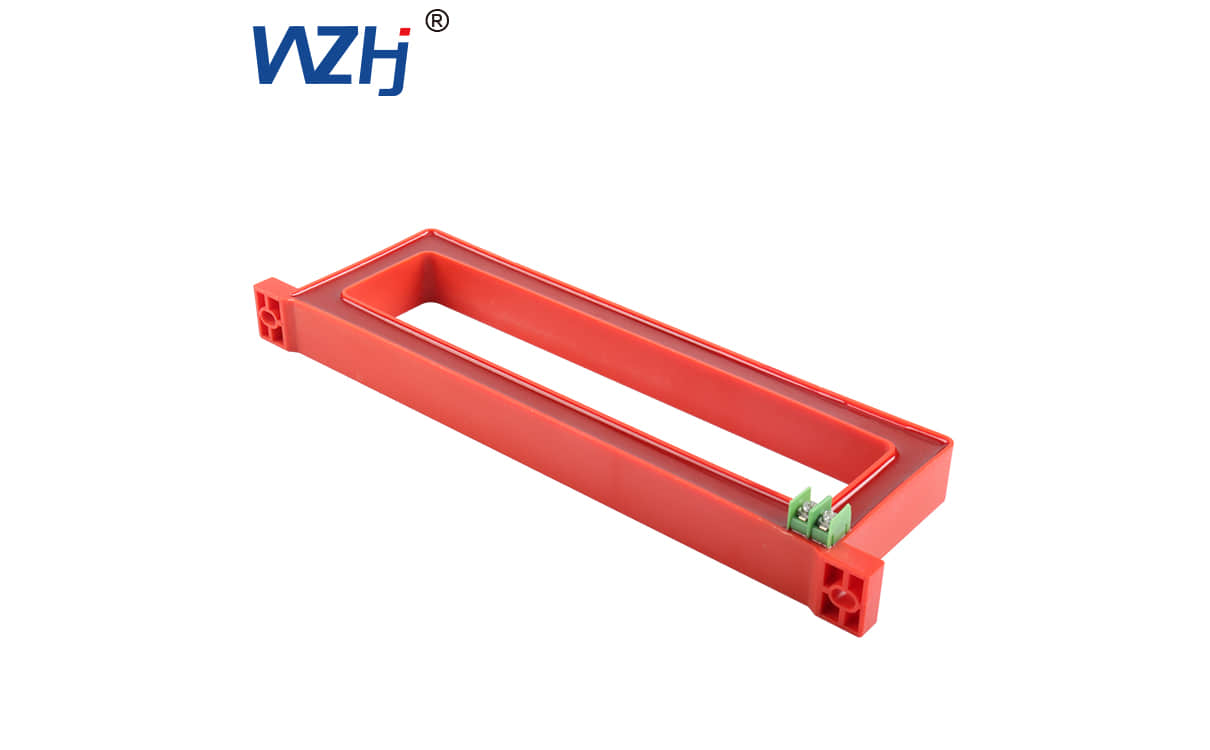

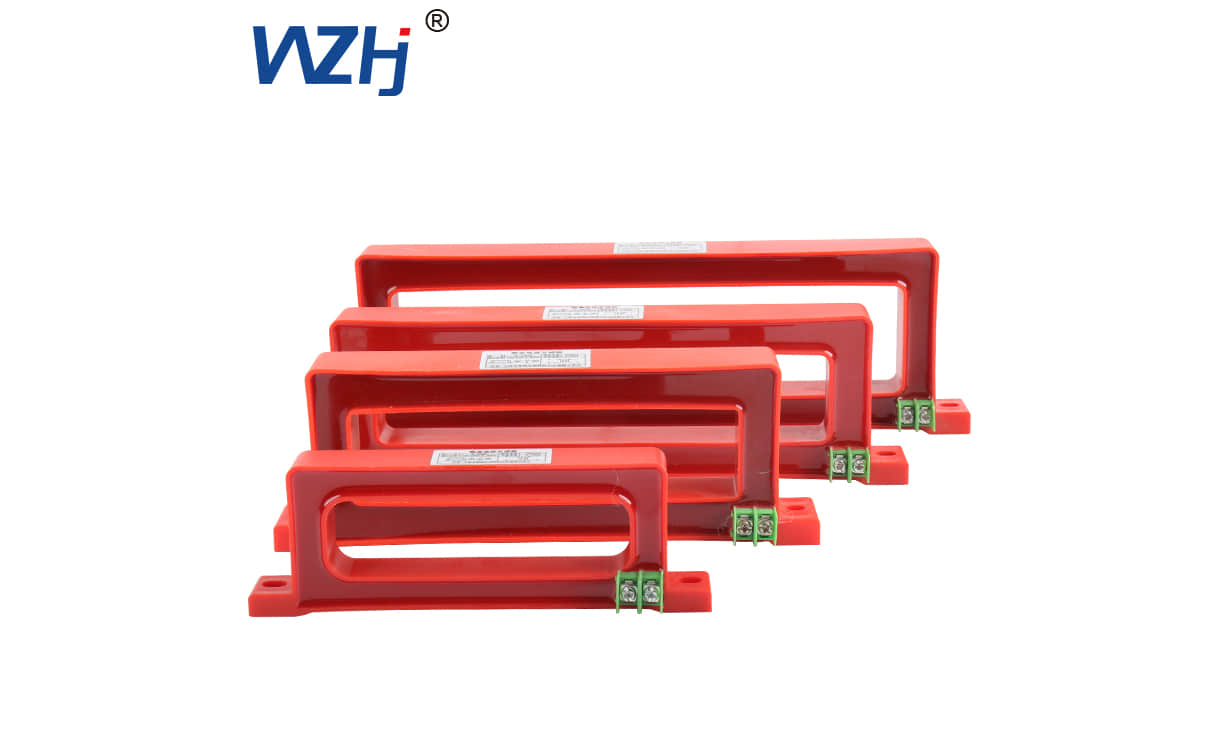

剩余电流互感器的核心部件是一个环形铁芯，电缆导线（包括火线和零线）穿过这个铁芯。当电气设备正常工作时，火线和零线的电流相等，它们产生的磁场相互抵消，不会在铁芯中形成磁通量。然而，当电气设备发生漏电现象时，部分电流流入地面，导致火线和零线的电流不平衡。此时，铁芯中的磁场不再完全抵消，产生的磁通量会激发互感器中的电流信号。 该信号会被传递给继电器或保护装置，一旦漏电流超出设定的阈值，保护装置就会迅速切断电路，从而避免电气火灾或电击事故的发生。剩余电流互感器的灵敏度非常高，可以检测到微小的漏电流，确保电气系统的即时保护。
应用场景
家庭和商业建筑：在家庭和商业建筑中，剩余电流互感器主要用于保护人身安全。现代住宅和办公环境中，电气设备种类繁多，漏电现象时有发生。通过安装剩余电流互感器，可以有效防止电气火灾和触电事故，为家庭成员和员工提供安全保障。
工业领域：在工业领域，电气设备的规模和复杂性较高，漏电风险也相对较大。剩余电流互感器能够监测大功率设备和复杂电气系统中的漏电情况，确保设备的稳定运行，同时减少由于漏电引发的生产事故和设备损坏。
电力系统：在电力传输和配电系统中，剩余电流互感器用于保护电力设施的安全。它能够实时监测电流不平衡情况，并在出现故障时及时切断电源，防止事故的扩大。
主要特点
